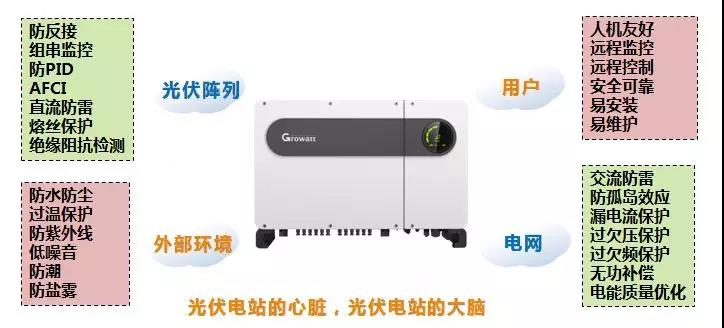

光伏逆變器是光伏系統的核心設備，主要作用是把光伏組件發出來的直流電變成符合電網要求的交流電。但實際上逆變器不僅僅是逆變，而是光伏電站的安全管家，逆變器還承擔著光伏方陣和電網的監測和保護，對外界環境防護和人機交互等系統級功能。

在光伏行業標準NB32004-2013中，逆變器有100多個嚴格的技術參數，每一個參數合格才能拿到證書。國家質檢總局每一年也會抽查，對光伏并網逆變器產品的保護連接、接觸電流、固體絕緣的工頻耐受電壓、額定輸入輸出、轉換效率、諧波和波形畸變、功率因數、直流分量、交流輸出側過/欠壓保護等9個項目進行了檢驗。

一款全新的逆變器，從開發到量產，要兩年多時間才能出來，除了過欠電壓保護等功能外，逆變器還有很多鮮為人知的黑科技，如漏電流控制、熱設計、電磁兼容、諧波抑制、效率控制等等，需要投入大量的人力和物力去研發和測試。

光伏系統是由光伏組件、支架、直流電纜、逆變器、交流電纜、配電柜、變壓器等組成，其中支架不帶電，自然不會產生電磁干擾。光伏組件和直流電纜，里面是直流電流，方向沒有變化，只能產生電場，不能產生磁場。輸出變壓器雖然是交流電，但頻率很低，只有50Hz，產生的磁場很低。

光伏逆變器作為一個電力電子設備，開關頻率較高，組串式逆變器通常達20K左右，電流也比較大，如果不采取措施，就會有很大的電磁干擾，會產生運行不穩定，逆變器周邊的某個儀器或者設備會出現不能正常工作的現象。

判斷光伏逆變器的電磁兼容做得好不好，主要看三個方面，一是不能對外界的設備造成干擾，二是外界的干擾不能影響逆變器的運行，三是不能自己干擾自己，后兩者是逆變器的可靠性體現。如果電磁干擾做得不好，輕則運行不穩或者重啟，重則停機甚至炸機。

系統要發生電磁兼容性問題，必須存在三個因素，即電磁騷擾源、耦合途徑、敏感設備。在遇到電磁兼容問題時，要從這三個因素入手，對癥下藥，消除其中某一個因素，就能解決電磁兼容問題。逆變器的磁騷擾源是高頻變化的功率開關電路，這是沒有辦法消除的；敏感設備是外部的，不受逆變器控制；所以最關鍵是切斷耦合途徑。電磁干擾傳輸途徑有傳導和輻射兩種方式，所用方法有屏蔽（隔離）、濾波和接地3種方法。

主要運用各種導電材料，制造成各種殼體并與大地連接，以切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，屏蔽能夠有效的抑制通過空間傳播的電磁干擾。采用屏蔽的目的有兩個，一個是限制內部的輻射電磁能量外泄出控制區域，另一個就是防止外來的輻射電磁能量入內部控制區，逆變器采用鋁或者鐵等導體全金屬封裝，達到屏蔽的效果。

為了減少導線上的輻射干擾，通常會在大電流導線和輸入輸出導線，如濾波電感的連接線上加磁環，防止干擾信號向外傳輸。

隔離主要運用繼電器、隔離變壓器或光電隔離器等器件來切斷電磁噪聲以傳導形式的傳播途徑，其特點是將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

按照GB4824-2004，考慮如下兩種電磁環境：

---環境A:與非低壓共用電網或工業電網的場所/裝置有關，含高騷擾源。

---環境B:與低壓公用電網，諸如家用、商用和輕工業場所/裝置有關，不包含高騷擾源。

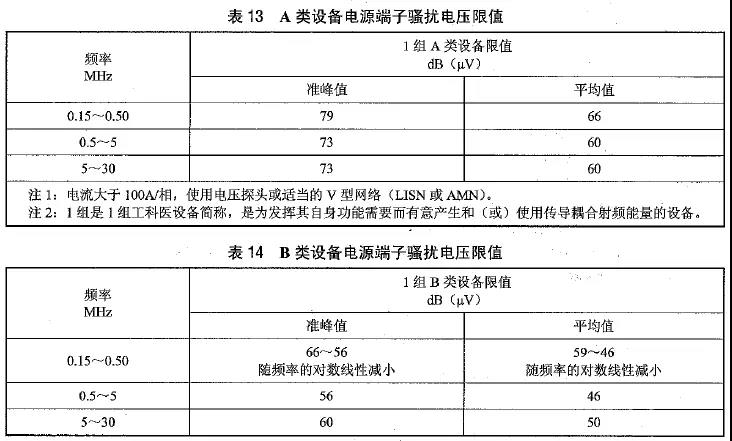

非家用或不直接連接到住宅的低壓供電網設施中使用的逆變器應滿足GB4824-2004中的1組A類限值，見表13。

家用或直接連接到住宅的低壓供電網設施中使用的逆變器應滿足GB4824-2004中的1組B類限值，見表14。

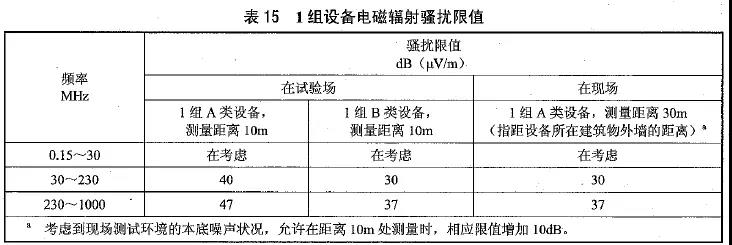

家用或直接連接到住宅的低壓供電網設施中使用的逆變器應滿足GB4824-2004中的1組B類限值，見表15。

非家用或不直接連接到住宅的低壓供電網設施中使用的逆變器應滿足GB4824-2004中的1組A類限值，見表15
